Cuadro eléctrico

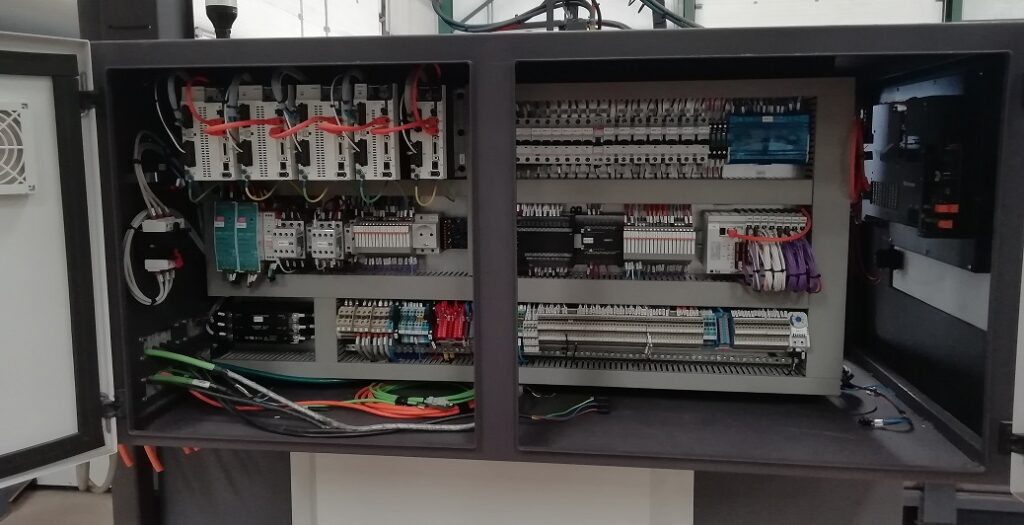

El cuadro eléctrico de la máquina es donde se alojan todos los componentes eléctricos y electrónicos de protección y control de la máquina. Se localiza sobre el pórtico en la parte posterior del mismo, es accesible a través de puertas desde el lateral izquierdo, con amplio espacio.

Consta de:

• Envolvente metálica con doble puerta, placa de montaje metálica galvanizada con puesta a tierra, carril DIN y canaletas porta-cables.
• Sistema de refrigeración auto-controlado.
• Transformador de aislamiento tensión de mando.
• Filtro EMC/RFI de compatibilidad electromagnética según Directiva 2014/30/UE.
• Aparamenta eléctrica, contactores y guarda-motores de protección y control.
• Módulo de seguridad nivel SIL según EN IEC 61511 con contactos de apertura retardados para STOP de CAT I y canales redundantes, con rearme supervisado.
• Drivers para servomotor brushless marca Pansonic® MINAS A6 multifunción con STO.
• Resistencias externas de frenado marca Panasonic.
• Relés de interface modular tipo pastilla con protección e indicación led para conexión con sistema PLC.
• Bornero y porta-fusibles.
• Baliza led con indicación luminosa y sonora de varios colores para la señalización del estado máquina.
• Sistema pasa-muros de entrada de mangueras de cables estancos IP65.
